JB-TB-JBF-11S火灾报警控制器检测应注意的基本技术

作者:北京亿杰消防工程有限公司   添加时间:2020-03-25 19:07:17


JB-TB-JBF-11S火灾报警控制器检测应注意的基本技术参数

一、JB-TB-JBF-11S火灾报警控制器概述:

JB-TB-JBF-11S壁挂式控制器构成:壁挂式控制器内有一块显示控制盘AB320、一块回路监控板JBF-11S/LA(1回路、2回路)、一个8路多线联动输出的专线控制盘壁挂联动型、1块打印盘JBF-11S/P组成。
二、JB-TB-JBF-11S火灾报警控制器主要技术指标:

 内 容  技术参数

      供电主电  AC220V +10% -15%50Hz

      巡检周期  ≦3 秒

      备    电    DC24V7Ah(标准型)

      工作温度  -10…+50℃

      贮存温度   -20…+50℃

      相对湿度  ≤95%(40±2℃)

     火警继电器  1 个(无源输出)

      通讯接口  1×RS232

      执行标准  GB4717-2005《火灾报警控制器通用技术条件》

               GB16806-2006《消防联动控制系统》

     监视状态功耗  ≤150W

      外型尺寸   520mm 长×800mm 高×140mm 厚

    重量(壁挂机)  22.5kg

三、JB-TB-JBF-11S火灾报警控制器功能特点:

按**标准GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》设计的两总线智能火灾探测报警与消防联动控制器。
采用液晶显示,全中文菜单操作,联动和报警信息分屏显示,人性化设计,清晰直观。
探测曲线屏幕动态显示,可随时查看每个探测点的火灾参数变化。
以往信息采用滚动方式记录,历史信息保存数量可达2000条,查询方便。并可根据需要按时间或类别进行打印。
分布式智能探测报警,探测灵敏度可由控制器调整,自动适应环境变化,使火灾报警可靠性大大提高。
高可靠的总线联动控制,可灵活方便地实现复杂庞大的联动工程,同时提供多线制控制输出,可实现点对点的多线控制。
控制器可通过CAN总线可构成对等的无主从网络系统,可以满足特殊工程的需要。
通过现场编程,可实现系统的任意联动逻辑控制。
多级密码管理,即使密码丢失仍可采用特殊方式找回。
可接入计算机图形显示系统,多层次、多画面显示各报警区域或防火分区中的建筑平面,可对各平面中的探测报警及设备动作点进行显示。
探测总线采用无极性二总线,系统布线极大简化,便于安装、维修,并降低了工程造价。
公共火警继电器输出,控制器接受收到任何部位火警信息,火警联动继电器动作。
JBF-11S火灾报警控制器(联动型)在结构上分为壁挂式、立柜式、琴台式三种。

四、壁挂式控制器构成:

一块显示控制盘AB320
一块回路板JBF-11S/LA(1回路~4回路)
一块8路多线联动输出的专线控制盘
一块打印盘JBF-11S/P
一套系统电源组成。

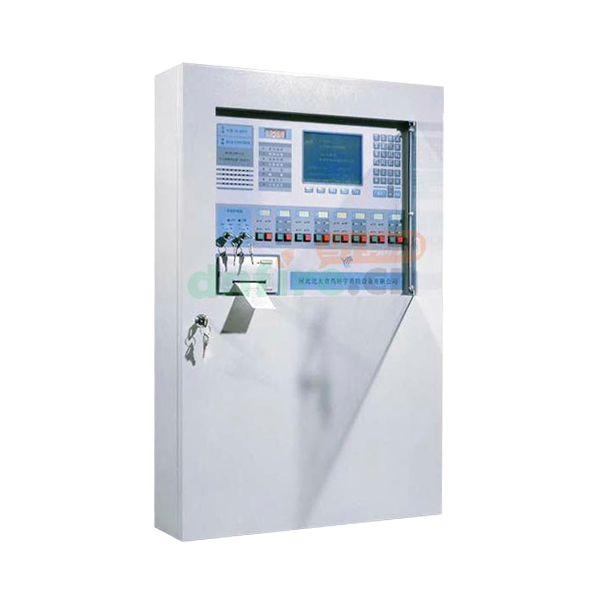

JB-TB-JBF-11S火灾报警控制器
